近日，中国科学院宁波材料技术与工程研究所有机光电材料与器件团队，提出了一种将柔性寡聚物受体作为第三组份掺入有机太阳能电池活性层的策略，能够同时提高有机太阳能电池的光电转化效率以及机械性能，为制备高效柔性有机太阳能电池提供了一种简便的方法。

　　随着可穿戴电子设备市场的增长，用户对可穿戴发电设备的要求也越来越严格。有机太阳能电池因具有重量轻、设计性强和便于加工的特点成为柔性电源的理想解决方案。然而，相较于目前光电转化效率已经超过19%的刚性有机太阳能电池，柔性有机太阳能电池在光电转化效率以及力学性能上仍然存在不足。因此开发具有高光电转化效率和高力学稳定性的柔性有机太阳能电池仍然极富挑战。

　　研究人员首先通过使用不同的柔性桥联链段，合成了一系列具有不同桥联单元和聚合度的寡聚物受体材料（DOY-C2、DOY-C4和TOY-C4）。由于聚合度和桥联单元柔性的不同，这些寡聚物受体也表现出了不同的力学性能与堆积行为。同时，相较于传统的小分子受体材料N3，柔性寡聚物受体表现出了明显更好的力学性能。

　　为探究寡聚物受体作为第三组份对于有机太阳能电池效率的影响，研究人员制备了相应的刚性电池器件。通过对电池各种参数的表征测试，研究人员发现，寡聚物受体掺入后主要通过降低有机太阳能电池中的非辐射能量损失进而提高电池的开路电压。其中基于D18：N3：DOY-C4的器件表现出了19.01%的刚性光电转化效率和17.91%的柔性光电转化效率，该柔性效率也是目前报道的柔性有机太阳能电池的最高效率之一。

　　随后，研究人员又对活性层材料进行了拉伸测试。相较于D18：N3混合膜表现出的7.8%的断裂拉伸率，掺杂15%寡聚物DOY-C4后的混合膜则表现出了接近12%的断裂拉伸率，同比增长超过50%。通过对不同薄膜拉伸后形貌的分析，作者认为柔性寡聚物受体能够与聚合物给体之间形成类缠结的行为，这种行为导致了薄膜力学性能的显著增长。

　　该成果日前发表于《先进材料》，宁波材料所博士研究生叶勤睿和陈振宇为共同第一作者，该所特聘青年研究员宋伟和研究员葛子义为通讯作者。

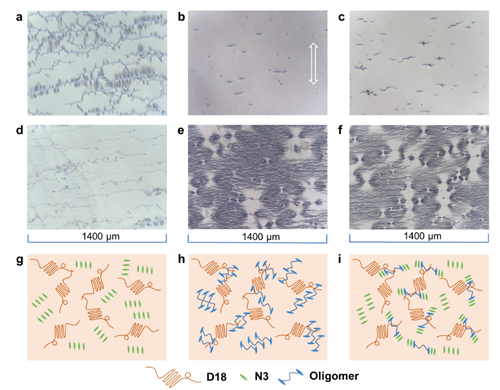

不同薄膜拉伸后断裂以及拉伸后松弛图。宁波材料所供图

　　相关论文信息：https://doi.org/10.1002/adma.202305562

　　（原文发布于2023年9月6日科学网）

　　【原文链接】https://news.sciencenet.cn/htmlnews/2023/9/507989.shtm
