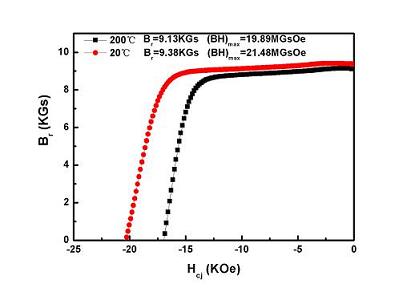

我所成功研制低温剩磁度系数2:17型SmCo磁体 发布：2009-08-06 来源：z 点赞： 字号：小 大 打印： 随着近几年中国航空、航天事业的发展，对许多用于设备通信领域的器件的要求也越来越精密和稳定。低剩磁温度系数的磁体主要用在对温度稳定性有较高要求的环境。如一些通讯、导航设备和检测仪表的器件中需要使用温度稳定性好的永磁体。目前生产的2:17型SmCo永磁体一般的剩磁温度系数为0.02～0.03%/℃左右，满足不了高稳定性的通信器件的要求的。我所磁性材料与机电装备事业部通过在传统的2:17型SmCo磁体中添加合适的重稀土元素，通过重稀土元素在一定温度区间剩磁具有正温度系数的特性，对SmCo磁体剩磁起到温度补偿作用，从而可以很好的调制2:17型SmCo磁体的剩磁温度特性。同时生产工艺上结合氢破和速凝等高端工艺使制备出的2:17型SmCo磁体具备非常均匀的微观组织结构。成分和工艺的完美组合使得我们制备的SmCo磁体的温度系数达到了最低的0.015%/℃的水平，同时其磁能积还能保持较高的水平。目前该磁体有望能进一步提高通信器件的性能。不同温度下磁性能
