人们常常用鬼斧神工形容大自然事物的美妙和自然力之强大，而用巧夺天工来形容人工事物的巧思以及由此引发的击节赞叹。一般认为超材料是具有天然材料所不具备的超常物理性质的人工复合结构或复合材料，它们在超快光调制、负折射率、倏逝波传播、反常多普勒效应、亚波长成像、隐身、全光通讯、手性识别、光子晶体等领域具有重大应用价值。

　　然而，超材料的制备问题一直困扰着众多研究者。目前常见制备工艺有电子束光刻、激光直写、聚焦离子束刻蚀、模版辅助的电化学沉积等，这些方法有以下不足：难以大面积制备、制备成本高企、工艺流程繁琐冗长且难于控制等。特别以模版辅助电化学沉积为例，受制于模版本身尺寸所限，超材料的微结构几何特征尺寸难以进入10 nm范围内，而且需要导电衬底，所得材料还有化学残留之虞。

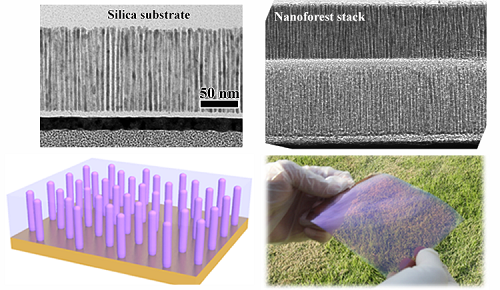

　　近日，中国科学院宁波材料技术与工程研究所高俊华副研究员和曹鸿涛研究员提出了金属陶瓷超材料薄膜制备新方法，采用传统的射频共溅射沉积工艺，辅以衬底偏压，制备了定向排布Ag金属纳米线/氧化铝陶瓷复合超材料薄膜，纳米线间距(轴心到轴心)进入sub-5 nm区间, 阵列中纳米线平均直径约为3 nm；纳米线长径比可根据沉积时间来灵活调整；利用PVD镀膜良好的扩展性，不仅能实现大面积超材料薄膜的制备，还能方便地以“盖楼”的方式构筑多层超材料薄膜结构，其中不同层之间可以具有相同的几何结构特性(直径，间距，长径比)，亦可以“个性化定制”各个层的结构特性；此外，由于是在近似室温下制备，故无需单晶或者导电衬底，甚至可以在PET等柔性衬底上制备，为柔性超材料这一新兴概念提供了实物支撑，如图1所示。我们从经典热力学 (金属银和氧化铝复合物是相分离体系)、界面结合力、施加衬底偏压后的沉积区域的溅射粒子动力学分析，辅以对比实验(施加衬底偏压与否)和高分辨微结构观察，澄清了Ag金属纳米线/氧化铝陶瓷复合超材料薄膜直接生长的物理化学机制。
