近红外有机发光二极管（NIR-OLEDs）由于在生物成像、防伪、传感器、远程医疗、显微摄影、夜视显示等方面的实际应用价值，已成为有机电致发光器件的重要发展方向之一，近年来获得了研究者的广泛关注，而热活化延迟荧光（TADF）材料可以实现100%激子利用率，其量子效率可以媲美基于贵重金属的磷光材料，具有非常大的应用潜力。受能隙定律的影响，近红外发光材料的基态（S₀）和第一单态激发态（S₁）势能面接近，近红外发光材料普遍存在严重的非辐射失活现象，这种效应在聚集态中表现的尤为严重。另一方面，非掺杂器件在面板显示和一般照明应用中具有良好的重复性、高稳定性和低成本等优点，具有非常大的商业化潜力。有鉴于TADF材料具有强的分子内电荷转移（ICT）特征，在非掺杂条件下可以比较容易获得深红色甚至近红外发射，因此迫切需要开发光亮的NIR-TADF非掺杂材料。

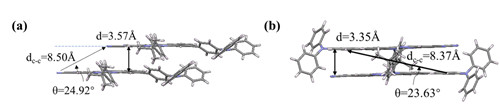

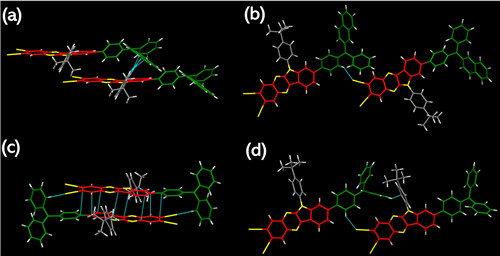

　　近日，中国科学院宁波材料技术与工程研究所葛子义研究员和李伟副研究员等人开发了一种在非掺杂条件下即可实现高效率的NIR-TADF，基于该材料的NIR-OLED最大外量子效率为9.44%，发光峰位于711nm，是目前已报道的基于TADF材料的NIR-OLED最高效率之一。研究团队深入研究了TADF材料的材料结构、发光特性与聚集态之间的关系。一般认为，非晶态薄膜的无序程度高于有序排列的单晶，薄膜中光团的光致发光量子产率（PLQYs）普遍高于晶体态。已知TADF分子的非辐射淬灭主要受Dexter能量传递（DET）机制主导下的分子间电子交换作用。由于DET过程的短程特性，在高浓度下会发生激子湮灭，因此分子填充模式的微小变化就可能会对光电子性能产生深远的影响，甚至决定了光团的光物理性能。因此，研究团队设计了T-β-IQD单晶来深入探究材料在结晶态和未掺杂态下的高发光量子产率的机理。x射线晶体学分析表明，T-β-IQD具有面对面的堆积结构，且相邻有较大的层间滑动，TIQD晶体呈“头尾”排列。根据Kasha激子模型，T-β-IQD的二聚体跃迁偶极子与对应偶极子对齐方向的夹角（θ）分别为24.92°，为J型聚集体形式，可以提高辐射衰减率。更重要的是，在T-β-IQD晶体中，同时存在分子内和分子间CN···H-C和C-H···π协同作用（图1）。这种适度的分子内C-H···π相互作用可以锁住β-TPA供体上的分子内叔丁基苯单元和萘，高度限制它们在结晶态下的旋转。同时，在晶体和共轭骨架中没有观察到明显的π-π堆积接触，这大大降低了浓度淬灭效应（ACQ）。根据DET机制，T-β-IQD晶体的邻腈核之间的远距离（8.50）有望抑制延迟荧光（DF）和三态激射灭（图2）。此外，在TIQD晶体中，相邻的IQD段之间形成了距离为3.35的强分子间π-π相互作用，表明相对于T-β-IQD晶体，分子间的堆积更为紧密，且具有严重的非辐射衰变。为了进一步阐明这一问题，研究团队进一步进行了分子动力学（MD）模拟，结果表明，T-β-IQD的受体面与二聚体对齐方向的夹角（θ）为27.5°，表明T-β-IQD在非晶态下倾向于以J-聚集体形式堆积。T-β-IQD的吡咯核间距为4.1。T-β-IQD的平面受体之间距离较大，避免了严重的浓度猝灭效应。值得注意的是，T-β-IQD分子的平面受体片段呈现角度错位排列，没有观察到明显的共面堆叠，这将进一步有助于抑制非掺杂薄膜中的ACQ效应。

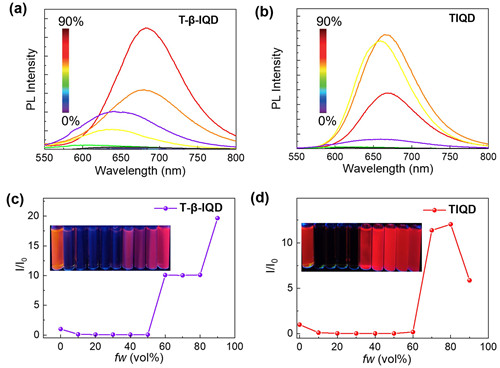

　　在稀释THF溶液中，T-β-IQD几乎不发射，而当水分数（fw）增加到60%时，PL强度迅速增加，表现出明显的聚集诱导发光（AIE）特征（图2）。有趣的是，T-β-IQD在固体状态下表现出几乎与浓度无关的特性。这种独特的优点可以归结于它的RIR原理的AIE效应、具有C-H···π和CN···H-C分子间相互作用的J聚集性质以及晶体态的大中心到中心距离，这些都大大提高了非掺杂薄膜和基于材料的发射效率。

        相关成果以“Highly Efficient Near-Infrared Thermally Activated Delayed Fluorescent Emitters in Non-Doped Electroluminescent Devices”为题以热点文章发表在Angewandte Chemie International Edition杂志上（DOI：10.1002/anie.202210687，全文链接https://onlinelibrary.wiley.com/doi/epdf/10.1002/anie.202210687）。本研究得到了国家杰出青年科学基金（21925506），国家重点研发计划（2017YFE0106000），国家自然科学基金（U21A20331、51773212、81903743、52003088），宁波市科技创新2025重大专项（2018B10055）等项目的支持。

图1 分子内-分子间弱相互作用

图2 晶体中大的分子间距离降低非辐射衰减速率

图3 分子的AIE效应特征

　　（新能源所 李伟）
