全钙钛矿叠层太阳能电池融合了宽带隙（WBG，1.7-1.8 eV）与窄带隙（NBG，1.2-1.3 eV）钙钛矿材料的优势，通过合理堆叠不同带隙的钙钛矿材料可以实现太阳光谱的充分利用，在新一代光伏器件中极具应用潜力。但其实际应用仍面临关键瓶颈，其根源在于胶体层面的核心问题：两类子电池胶体前驱体结晶动力学不匹配，溴基配合物溶解度低、配位剂对金属离子结合能力不均导致胶体体系不稳定，界面存在低配位金属离子，且光照会加剧溴/碘不可逆分离，进而引发相分离与缺陷累积，制约器件性能与稳定性。

为了解决这一问题，中国科学院宁波材料技术与工程研究所葛子义研究员和刘畅研究员等人在前期钙钛矿太阳能电池研究的基础上，提出了一套适配于胶体前驱体制备的羧酸根调控体系。采用梯度分布的羧酸根阴离子—酒石酸根（Ta-）与柠檬酸根（Cit-），对两类子电池的成核动力学实现精准调控。

前期研究成果（Nat. comm. 2025, 16, 9221; Nat. comm. 2025, 16, 7344; Nat. comm. 2025, 16, 4148; Adv. Mater. 2026, 38, e15163; Adv. Mater. 2025, 37, 2415627; Adv. Mater. 2025, 37, 2410779; Joule. 2024, 8, 1120-1141; Energy Environ. Sci. 2024, 17, 8557-8569; Adv. Mater. 2024, 36, 2400852; Adv. Mater. 2024, 36, 2309998; Adv. Mater. 2024, 36, 2309208; Adv. Mater. 2023, 35, 2302752; Angew. Chem. 2023, 135, e202217526）

其中，Ta-可稳定宽带隙胶体中的Pb²⁺配位结构，抑制WBG钙钛矿相分离并促进晶体均匀生长；而Cit^-则能优化NBG钙钛矿胶体中的Sn-I键合，钝化Sn²⁺缺陷并提升电荷传输性能。胆碱阳离子可与上述调控剂进一步协同作用，钝化晶体—胶体界面处低配位的金属离子，从而构筑稳定的强固化基体。基于该双重调控策略，所制备的全钙钛矿叠层电池光电转换效率达到29.76%（认证效率29.22%），在最大功率点下运行700小时仍保持初始效率的90.2%。同时，最佳1 cm²面积叠层电池效率达到28.87%，凸显了该胶体化学策略的规模化应用潜力。

该工作为多结器件结晶过程的协同调控提供了通用方法，为实现高效、稳定的全钙钛矿叠层太阳能电池提供了重要的材料与方法学支撑。

该工作以“Tailoring Colloidal Precursor Chemistry for Tunable Nucleation Kinetics in All-Perovskite Tandem Solar Cells”为题发表在期刊Joule上（DOI: 10.1016/j.joule.2026.102381.）。第一作者为宁波材料所博士后孟员员 、宁波材料所硕士研究生孙可轩 。通讯作者为宁波材料所葛子义研究员和刘畅研究员。本工作得到了国家重点研发计划（2024YFF1401100）、国家自然科学基金（62404226、22439004、U21A20331、81903743、22279151、22275004）、浙江省博士后择优资助项目（ZJ2024018）、浙江省“领雁”研发攻关计划（2024C01091）、浙江省自然科学基金（LQN25F040010）等项目的支持。

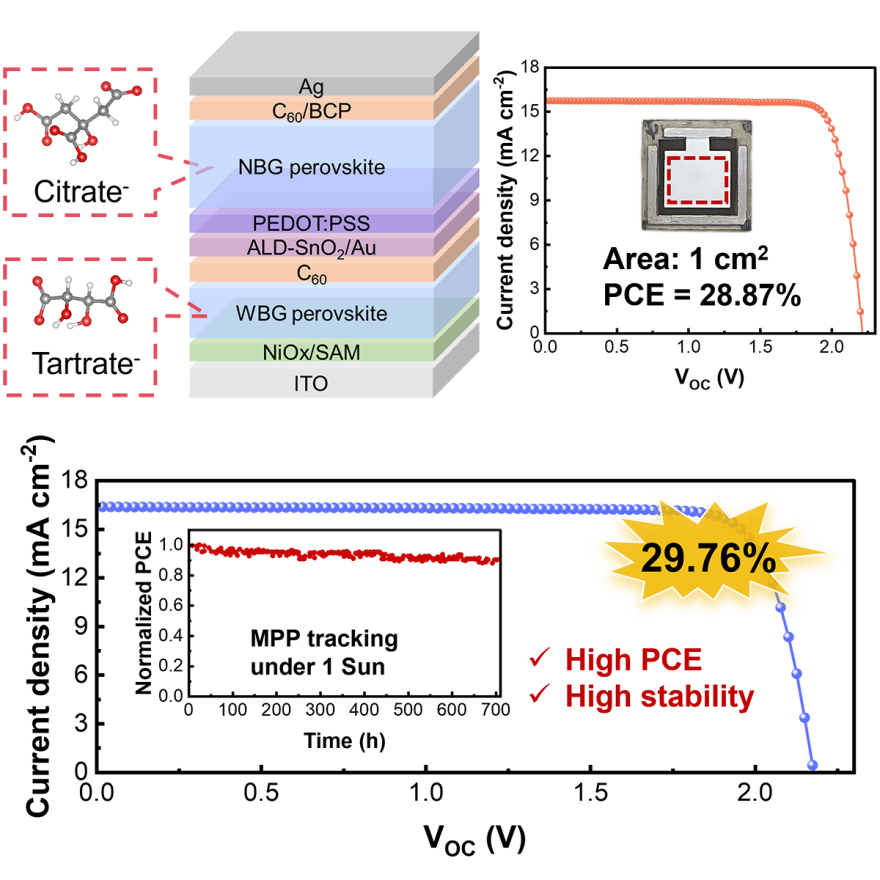

全钙钛矿叠层太阳能电池的结构示意图及相关器件性能 

                                  （光电信息材料与器件实验室   孟员员）
